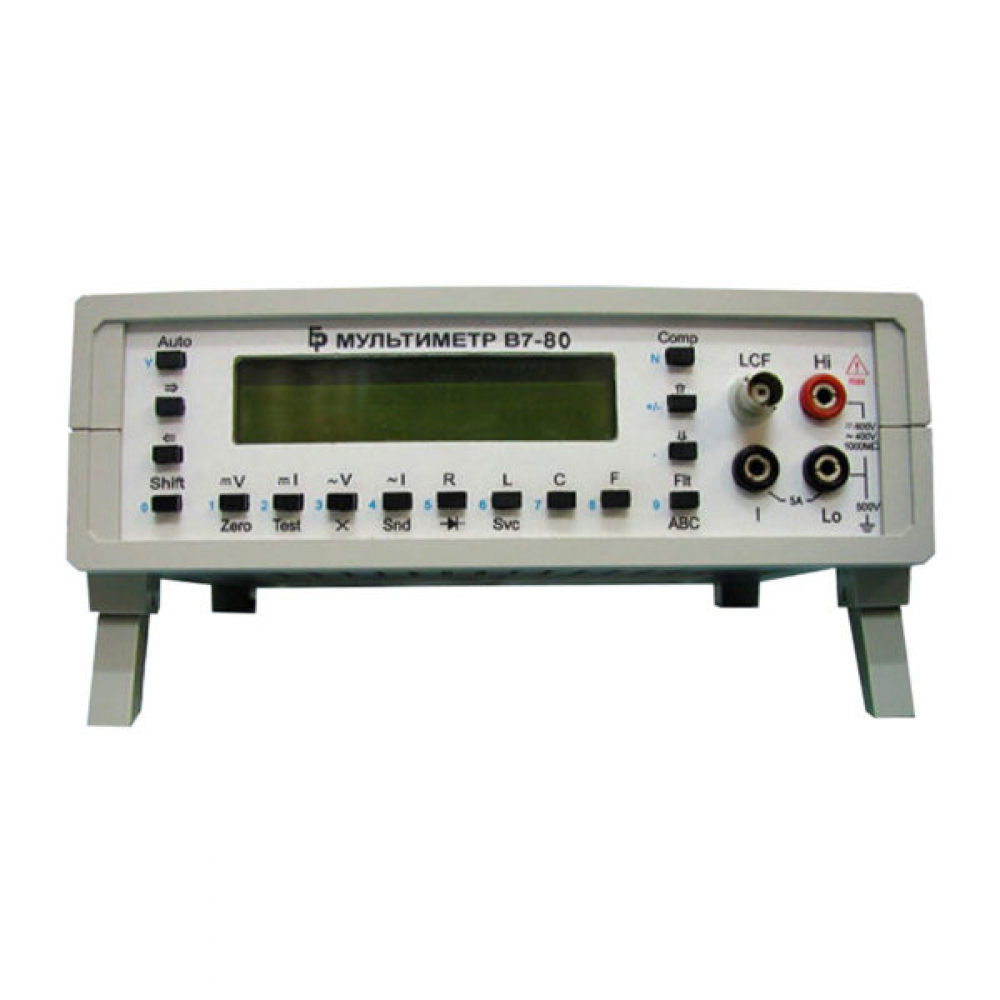

Свидетельство об утверждении типа СИ № 28335-04 (В7-80) Описание Мультиметр В7-80 предназначен для измерения напряжения и силы постоянного и переменного тока, сопротивления, частоты, емкости и индуктивности. В7-80 применяется в различных отраслях промышленности и можетт работать как автономно, так и в составе измерительных автоматических систем. Прибор представляет собой настольный многофункциональный цифровой измерительный прибор общего назначения. Принцип работы прибора заключается в том , что измеряемые напряжение, сила тока и сопротивление с помощью набора соответствующих масштабирующих устройств приводятся ко входу аналого-цифрового преобразователя . Сигналы переменного тока преобразуются в напряжение постоянного тока с помощью преобразователя истинного среднеквадратического значения. Частота напряжения переменного тока измеряется внутренним таймером микроконтроллера по алгоритмам определения количества импульсов за фиксированный интервал времени или определения длительности периода измеряемого сигнала. Расширение диапазона измерения обусловлено применением дополнительного предварительного делителя частоты. Емкость и индуктивность измеряются с помощью преобразователей емкость-частота и индуктивность- частота. Измеренное значение параметра, размерность и состояние прибора отображаются символьным жидкокристаллическим индикатором и могут выводиться в интерфейс. Управление прибором осуществляется с помощью клавиатуры или командами, подаваемыми через интерфейс. Калибровка прибора производится вводом поправочных коэффициентов, которые сохраняются в энергонезависимом запоминающем устройстве и учитываются при вычислении результатов измерений. Покупая мультиметр В7-80 в компании ООО МК Зенит-Электро, вам предоставляется гарантия на оборудование. Заменяет В7-62 Техническая документация В7-80 Описание типа СИ В7-80 Руководство по эксплуатацииТехнические характеристики
Производитель | РИП-Импульс |
Модель | В7-80 |
Гарантия | 1 год |
Госреестр | 28335-04 |
Технические условия (ТУ) | ГОСТ 22261-94 и МЕРА.411189.001 ТУ |
Межповерочный интервал | 1 год |
Измерение напряжения постоянного тока | |
Диапазон измерения | от 0 до 600 В |
Предел до пускаемой погрешности измерений в диапазоне | от 0 до 0,2 В ±(0,05% Ux + 20 мкВ) от 0,2 В до 2 В ±(0,05% Ux + 0,2 мВ) от 2 В до 20 В ±(0,05% Ux + 2 мВ) от 20 В до 200 В ±(0,05% Ux + 20 мВ) от 200 В до 600 В ±(0,1% Ux + 200 мВ) |
где Ux – измеренное значение напряжения | |
Входное сопротивление в диапазоне | От 0 до 2 В более 10 000 МОм от 2 В до 600 В 10,1 МОм ± 1% |
Температурный коэффициент в диапазоне | от 0 до 0,2 В 30 млн-1/° С от 0,2 В до 2 В 20 млн-1/° С от 2 В до 200 В 40 млн-1/° С от 200 В до 600 В 50 млн-1/° С |
Измерение среднеквадратического значения напряжения переменного тока | |
Диапазон измерения | 1 мВ до 400 В |
Предел допускаемой основной погрешности в диапазоне от 0,001 В до 0,2 В частотой | от 10 Гц до 20 Гц ±(1,5% Ux + 0,1 мВ) от 20 Гц до 40 Гц ±(0,5% Ux + 0,1 мВ) от 40 Гц до 10 кГц ±(0,15% Ux + 0,1 мВ) от 10 кГц до 20 кГц ±(0,2% Ux + 0,2 мВ) от 20 кГц до 50 кГц ±(0,5% Ux + 0,3 мВ) от 50 кГц до 100 кГц ±(1% Ux + 0,5 мВ) |
Предел допускаемой основной погрешности в диапазоне от 0,2 В до 2 В частотой | от 10 Гц до 20 Гц ±(1,5% Ux + 0,5 мВ) от 20 Гц до 40 Гц ±(0,5% Ux + 0,3 мВ) от 40 Гц до 10 кГц ±(0,15% Ux + 0,3 мВ) от 10 кГц до 20 кГц ±(0,2% Ux + 0,5 мВ) от 20 кГц до 50 кГц ±(0,5% Ux + 1 мВ) от 50 кГц до 100 кГц ±(1% Ux + 2 мВ) |
Предел допускаемой основной погрешности в диапазоне от 2 В до 20 В частотой | от 10 Гц до 20 Гц ±(1,5% Ux + 5 мВ) от 20 Гц до 40 Гц ±(0,5% Ux + 3 мВ) от 40 Гц до 10 кГц ±(0,15% Ux + 3 мВ) от 10 кГц до 20 кГц ±(0,2% Ux + 5 мВ) от 20 кГц до 50 кГц ±(0,5% Ux + 10 мВ) от 50 кГц до 100 кГц ±(1% Ux + 20 мВ) |
Предел допускаемой основной погрешности в диапазоне от 20 В до 200 В частотой | от 10 Гц до 20 Гц ±(1,5% Ux + 50 мВ) от 20 Гц до 40 Гц ±(0,5% Ux + 30 мВ) от 40 Гц до 10 кГц ±(0,15% Ux + 30 мВ) от 10 кГц до 20 кГц ±(0,2% Ux + 50 мВ) от 20 кГц до 50 кГц ±(0,5% Ux + 100 мВ) от 50 кГц до 100 кГц ±(1% Ux + 0,2 мВ) |
Предел допускаемой основной погрешности в диапазоне от 200 В до 400 В частотой | от 10 Гц до 20 Гц ±(1,5% Ux + 100 мВ) от 20 Гц до 40 Гц ±(0,5% Ux + 60 мВ) от 40 Гц до 10 кГц ±(0,3% Ux + 60 мВ) от 10 кГц до 20 кГц ±(0,5% Ux + 100 мВ) от 20 кГц до 100 кГц не нормируется |
Измерение сопротивления постоянному току | |
Диапазон измерения | от 0 до 200 МОм |
Предел допускаемой основной погрешности в диапазоне | от 0 до 200 Ом ±(0,1% Rх + 0,05 Ом) от 0,2 кОм до 2 кОм ±(0,1% Rх + 0,1 Ом); от 2 кОм до 120 кОм ±(0,1% Rх + 2 Ом) от 0,12 МОм до 200 МОм ±(0,1 + 0,1 R)% Rх от 0 до 5 В (0,25% Uп + 2 мВ) |
где Rx – измеренное значение сопротивления; R – измеренное значение сопротивления; Uп – падение напряжения на тестируемой цепи | |
Измерительный ток в диапазоне | от 0 до 2 кОм 1000 ± 5 % от 2 кОм до 200 МОм не более 25 мкА от 0 до 5 В 1000 ± 5 % |
Температурный коэффициент в диапазоне | от 0 до 120 кОм 50 млн-1/° С от 0,12 МОм до 200 МОм 100* млн-1/° С от 0 до 5 В 100* млн-1/° С |
где * – справочные данные | |
Измерение силы постоянного и переменного тока | |
Диапазон измерения | от 0 до 5 А |
Допускаемая основная погрешность для постоянного тока в диапазоне | от 0 до 0,2* А ±(0,2% Iх + 0,05 мА) от 0,2 А до 2 А ±(0,2% Iх + 0,2 мА) от 2 А до 5 А ±(0,2% Iх + 2 мА) |
где Ix – измеренное значение силы тока; * – диапазон от 1 мА для переменного тока | |
Предел допускаемой основной погрешности переменного тока в диапазоне от 0 до 0,2 А частотой | от 10 Гц до 20 Гц ±(1,5% Iх + 0,1 мА) от 20 Гц до 40 Гц ±(0,5% Iх + 0,1 мА) от 40 Гц до 5 кГц ±(0,3% Iх + 0,1 мА) от 5 кГц до 10 кГц ±(1% Iх + 0,1 мА) |
Предел допускаемой основной погрешности переменного тока в диапазоне от 0,2 А до 2 А частотой | от 10 Гц до 20 Гц ±(1,5% Iх + 1 мА) от 20 Гц до 40 Гц ±(0,5% Iх + 0,5 мА) от 40 Гц до 5 кГц ±(0,3% Iх + 0,5 мА) от 5 кГц до 10 кГц ±(1% Iх + 0,5 мА) |
Предел допускаемой основной погрешности переменного тока в диапазоне от 2 А до 5 А частотой | от 10 Гц до 20 Гц ±(1,5% Iх + 10 мА) от 20 Гц до 40 Гц ±(0,5% Iх + 5 мА) от 40 Гц до 5 кГц ±(0,3% Iх + 5 мА) от 5 кГц до 10 кГц ±(1% Iх + 5 мА) |
Измерение частоты сигналов переменного тока | |
Диапазон измерения | от 0,2 Гц до 50 МГц |
Предел допускаемой основной погрешности в диапазоне | от 0,2 Гц до 50 Гц (0,01% Fх + 1 ед. мл. р.) |
Напряжение (СКЗ) в диапазоне | от 0,2 Гц до 1 МГц от 0,2 В до 25 В от 0,2 Гц до 10 МГц не более 10 В от 0,2 Гц до 50 МГц не более 5 В |
Измерения емкости и индуктивности | |
Диапазон измерения емкости | от 0 до 5000 мкФ |
Емкость входной цепи, компенсируемая калибровкой нуля | не более 1000 пФ |
Сопротивление параллельной цепи (сопротивление изоляции конденсатора) | не менее 10 кОм |
Предел допускаемой основной погрешности в диапазоне | от 0 до 200 пФ ±(2,5% Сх + 0,5 пФ) от 0,2 нФ до 2 нФ ±(2,5% Сх + 2 пФ) от 0,002 мкФ до 20 мкФ ±(2,5% Сх + 1 ед. мл. р.) от 20 мкФ до 5000 мкФ ±(4% Сх + 1 ед. мл. р.) |
Диапазон измерения индуктивности | от 0 до 200 мГн |
Предел допускаемой основной погрешности в диапазоне | от 0 до 20 мкГн ±(10% Lх + 0,05 мкГн) от 20 мкГн до 200 мкГн ±(10% Lх + 0,2 мкГн) от 0,2 мГн до 200 мГн ±(10% Lх + 1 ед. мл. р.) |
где Сх и Lx – измеренное значение емкости и индуктивности | |
МАКСИМАЛЬНОЕ ЗНАЧЕНИЕ ВХОДНЫХ СИГНАЛОВ И ПЕРЕГРУЗКИ | |
Режим DCV | |
Среднеквадратическое значение | 650 В |
Амплитудное значение | 700 В |
Частотный фактор** (предельное произведение) | 2000 (20 В·100 кГц) В·кГц |
Режим ACV | |
Среднеквадратическое значение | 500 В |
Амплитудное значение | 700 В |
Частотный фактор** (предельное произведение) | 20000 (200 В·100 кГц) В·кГц |
Режим DCI, ACI | |
Среднеквадратическое значение | 6 А* |
Амплитудное значение | 10 А |
Частотный фактор** (предельное произведение) | – |
Режим R, TEST | |
Среднеквадратическое значение | 500 В |
Амплитудное значение | 700 В |
Частотный фактор** (предельное произведение) | 2000 (20 В·100 кГц) В·кГц |
Режим Frq | |
Среднеквадратическое значение | 25 В |
Амплитудное значение | 50 В |
Частотный фактор** (предельное произведение) | 250000 (5 В·50 МГц) В·кГц |
Режим Ind, Cap | |
Среднеквадратическое значение | 5 В |
Амплитудное значение | 15 В |
Частотный фактор** (предельное произведение) | – |
Режим Помеха общего вида*** | |
Среднеквадратическое значение | 500 В |
Амплитудное значение | 500 В |
Частотный фактор** (предельное произведение) | 500 (500 В·1 кГц) В·кГц |
* – сумма постоянной и переменной составляющих тока; ** – максимально допустимое значение произведения частоты на амплитуду напряжения входного сигнала; *** – напряжение на входных клеммах прибора относительно его корпусу (сетевого питания). | |
Мультиметр рассчитан как на автономное использование, так и на работу в составе автоматизированных систем с интерфейсом СТЫК С2 (RS-232C) | |
Общие данные | |
Условия эксплуатации | Рабочий диапазон температур от +5° С до +40° С Относительная влажность до 90% при температуре +30° С |
Мощность, потребляемая от сети питания | не более 15 В·А |
Питание | 220±22 В, 50±1,0 Гц или от встроенного аккумулятора |
Глубина | 300 мм |
Ширина | 250 мм |
Высота | 80 мм |
Вес | 1,5 кг |
Комплект поставки | Мультиметр В7-80 |
Варианты написания в сети Internet | В 7-80, В7 80, В7/80 |
