Описание

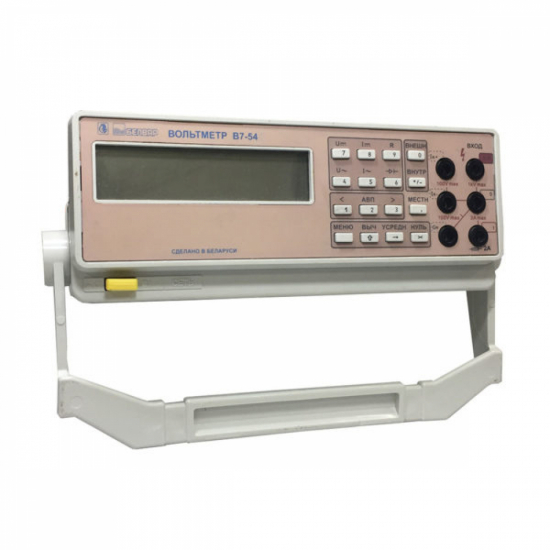

Описание Вольтметр универсальный В7-54/1 предназначен для измерения постоянных напряжения и силы тока, среднего квадратического значения переменного напряжения, сопротивления постоянному току, силы постоянного и среднего квадратического значения переменного токов. Вольтметр обеспечивает тестирование диодов и стабилитронов, математическую и логическую обработку результатов измерений. Прибор применяется для обеспечения измерений электрических величин при настройке, проверке и эксплуатации радиоэлектронной аппаратуры и электрорадиоэлементов, при научных и экспериментальных исследованиях в лабораториях и цеховых условиях. Принцип действия вольтметра заключается в преобразовании измеряемых величин во временной интервал. Основной аналоговой части является АЦП интегрирующего типа, построенный на принципе широтно-импульсной модуляции. Вольтметры В7-54, В7-54/1 отличаются от вольтметров В7-54/2, В7-54/3 рабочими условиями эксплуатации. Покупая вольтметр универсальный В7-54/1 в компании ООО МК Зенит-Электро, вам предоставляется гарантия на оборудование. Заменяет В7-18 В7-25 В7-34 В7-39 В7-46 В7-64 В7-64/1 Техническая документация В7-54, В7-54/1, В7-54/2, В7-54/3 Описание типа СИ В7-54, В7-54/1, В7-54/2, В7-54/3 Технические характеристикиТехнические характеристики
Производитель | ПО БелВАР |
Модель | В7-54/1 |
Гарантия | 1 год |
Госреестр | 15250-96 |
Технические условия (ТУ) | УШЯИ.411182.001 ТУ, ГОСТ 22261 |
Межповерочный интервал | 1 год |
Постоянное напряжение | |
Диапазон напряжений | 1мкВ…1000В |
Предел измерения | 0,2В/2В/20В/200В/1000В |
Погрешность измерения | ±0.0015% (0.2В…20В), ±0,002%…0.003% (< 0.2В, > 20В) |
Входное сопротивление | 10ГОм (до 20В), 10МОм |
Переменное напряжение | |
Диапазон напряжений | 1мкВ…700В |
Предел измерения | 0,2В/2В/20В/200В/700В |
Диапазон частот | 10Гц…1МГц |
Погрешность измерения (гармоническое колебание) | ±(0,05…0.9)% при 1мкВ…700В/10Гц…100кГц, ±(4.5…9)% при 1мкВ…20В/100кГц…300кГц, ±9% при 200мВ…20В/300кГц…1МГц |
Дополнительная погрешность (негармоническое колебание) | ±1% при Ка ≤ 5/20Гц…25кГц |
Входной импеданс | 2МОм/50пФ |
Постоянный ток | |
Диапазон токов | 1мкА…2А |
Погрешность измерения | ±0,015% (≤ 1А) ±0,025% (> 1А) |
Переменный ток | |
Диапазон токов | 1мкА…2А |
Диапазон частот | 20Гц…5кГц |
Погрешность измерения | ±(0.15…0,4)% |
Сопротивление | |
Диапазон сопротивлений | 0.1мОм…20МОм (возможность измерения до 1ГОм) |
Предел измерения | 0,2кОм/2кОм/20кОм/200кОм/2МОм/20МОм |
Погрешность измерения | ±(0.003…0.006)% до 2МОм, ±(0.01…0.75)% свыше 2МОм |
Тестовое напряжение | ≤ 6В (≤ 2кОм), ≤ 24В (> 2кОм) |
Проверка P-N переходов | |
Тестовое напряжение | ≤ 6В (для диодов), ≤ 24В (для стабилитронов) |
Тестовый ток | 0,9мА…1,0мА |
Дисплей | |
Тип индикаторов | ЖК-табло |
Формат индикации | 5 ½ и 6½ разрядов |
Условия эксплуатации | |
Диапазон температуры окружающего воздуха | от -10°С…до +50°С |
Относительная влажность при температуре 25°С | до 98% |
Общие данные | |
Наработка на отказ | 10.000 часов |
Питание | 230 В/ (50) Гц, 115 В/ (400) Гц |
Глубина | 350 мм |
Ширина | 268 мм |
Высота | 100 мм |
Вес | 4,2 кг |
Комплект поставки | Вольтметр универсальный В7-54/1 |
Варианты написания в сети Internet | В 7-54/1, В7 54/1, В7/54/1 |
! . | |
