Описание

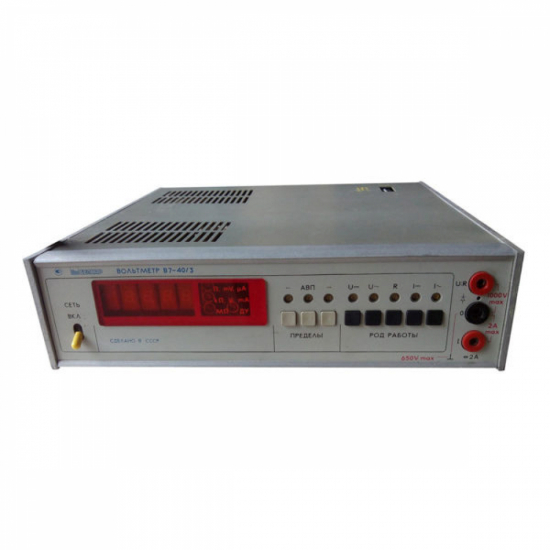

Описание Вольтметр универсальный цифровой В7-40/3 предназначен для измерения напряжений постоянного и переменного тока, силы постоянного и переменного тока, сопротивления постоянному току, а также для связи с внешними устройствами. В7-40, В7-40/2, В7-40/4 применяются для связи с ЦПУ и ДУ, В7-40/1, В7-40/3, В7-40/5 – для связи с КОП. В7-40, В7-40/1, В7-40/4, В7-40/5 могут эксплуатироваться в жестких условиях, В7-40/2, В7-40/3 – в нормальных условиях. Применяется для обеспечения измерений при настройке, проверке и эксплуатации различной радиоэлектронной аппаратуры и допускают использование их как автономно, так и и составе информационных систем. Покупая вольтметр универсальный цифровой В7-40/3 в компании ООО МК Зенит-Электро, вам предоставляется гарантия на оборудование. Заменяет В7-8 ВК7-10А В7-12 В7-16 В7-16А В7-27 В7-27А В7-27А/1 В7-28 Техническая документация В7-40, В7-40/1, В7-40/2, В7-40/3, В7-40/4, В7-40/5 Описание типа СИ Сравнительные характеристики вольтметров серии В7-40
Технические характеристики
|
Производитель
|
Минский приборостроительный завод
Белвар
|
|
Модель
|
В7-40/3
|
|
Гарантия
|
1 год
|
|
Госреестр
|
9988-85
|
|
Технические условия (ТУ)
|
Тг2.710.016 ТУ
|
|
Межповерочный интервал
|
1 год
|
|
Диапазон измерения
|
|
|
Напряжения постоянного тока
|
0,01 мВ-1000 В (0,2-2- 20-200-2000 В)
|
|
Напряжения постоянного тока (В7-40, В7-40/1) с высоковольтным делителем напряжения ДНВ
|
1-30 кВ
|
|
Среднеквадратического значения переменного напряжения произвольной формы
|
2 мВ-500 В (0,2-2-20-200-2000 В), коэффициент амплитуды измеряемого напряжения < 3
с делителем переменного напряжения ДПН 500-1000 В
|
|
Среднеквадратического значения напряжения синусоидальной формы (В7-40, В7-40/1) совместно с ВЧ пробником
|
0,1-15 В (0,2-2-20 В) в режиме измерения постоянного напряжения
|
|
Силы постоянного тока
|
0,01 мкА – 2000 мА (с шунтом до 10 А) (0,2-2-20-200-2000 мА)
|
|
Среднеквадратического значения силы переменного тока произвольной формы
|
2 мкА – 2000 мА (с шунтом до 10 А) (0,2-2-20-200-2000 мА)
|
|
Сопротивления постоянному току
|
0,01 Ом – 20 МОм (0,2-2-20-200-2000 кОм 20 МОм)
|
|
Погрешность измерения
|
|
|
Напряжения постоянного тока
|
± [0,05+0,02(Uk/Ux – 1)] (0,2; 2 В)
± [0,1+0,02(Uk/Ux – 1)] (20; 200; 2000 В)
|
|
Переменного напряжения произвольной формы
|
минимальная ± [0,6+0,1(Uk/Ux – 1)] (40 Гц-10 Гц)
максимальная ± [10+0,4(Uk/Ux – 1)] (50-100 кГц; 0,2; 2, 20, 200 В)
|
|
Силы постоянного тока
|
± [0,2+0,02(Ik/Ix – 1)]
|
|
Среднеквадратического значения силы переменного тока произвольной формы
|
[1+0,02(Ik/Ix – 1)] (40-10 кГц)
[2+0,1(Ik/Ix – 1)] (10-20 кГц; 0,2; 2, 20, 200 В)
|
|
Сопротивления постоянному току
|
± [0,15+0,05(Rk/Rx – 1)]
± [0,5+0,1(Rk/Rx – 1)] (20 МОм)
|
|
Общие данные
|
|
|
Входное сопротивление при измерении
|
напряжения переменного тока 1±0,1 МОм
напряжения постоянного тока 10±0,1 МОм
|
|
Активная составляющая входного сопротивления (при измерении напряжения переменного тока)
|
1 МОм ± 5%
|
|
Входная емкость
|
50 пФ для (В7-40, В7-40/2)
и не более 100 пФ для (В7-40/1, В7-40/3)
|
|
Питание
|
220±22 В, 50 Гц и 220±11 В, 400 Гц
|
|
Глубина
|
304 мм
|
|
Ширина
|
320 мм
|
|
Высота
|
80 мм
|
|
Вес
|
5,5 кг
|
|
Комплект поставки
|
Вольтметр универсальный цифровой В7-40/3
|
|
