Описание

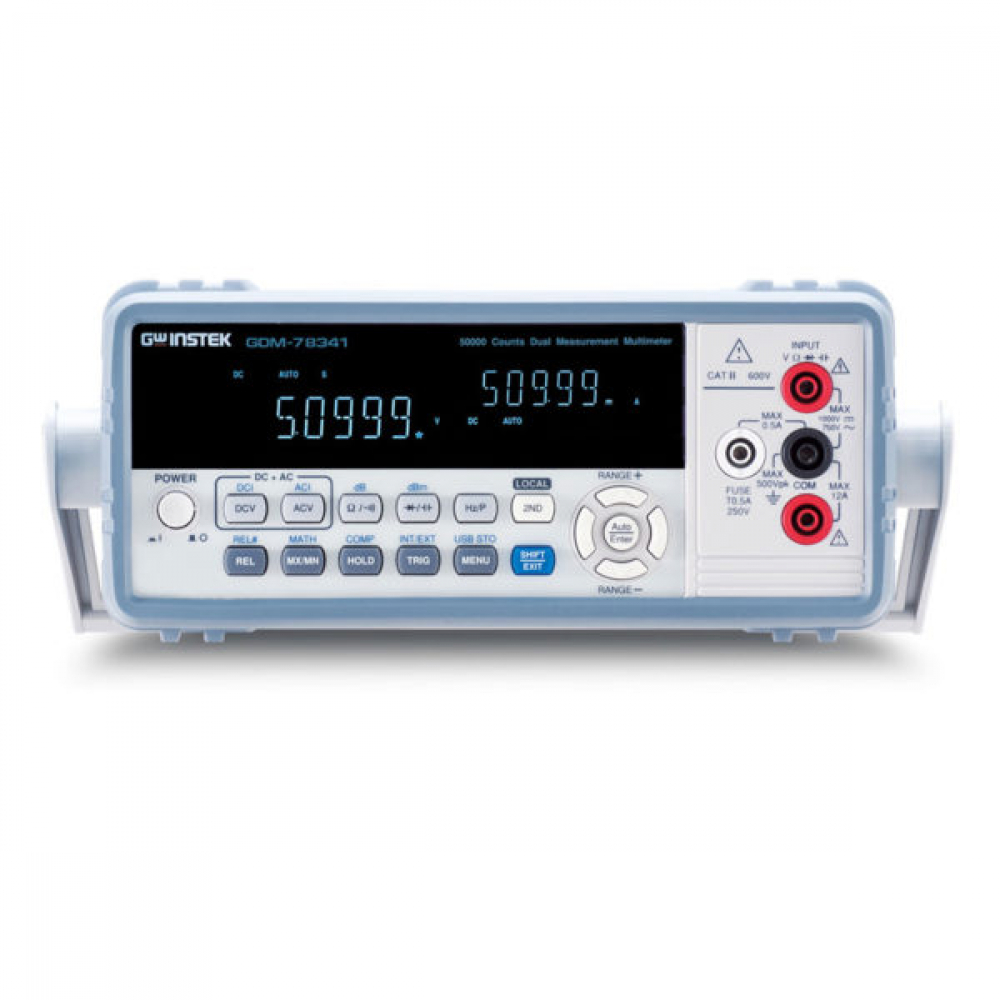

Свидетельство об утверждении типа СИ № 57773-14 (GDM-78341, GDM-78342) Описание Вольтметр GW Instek GDM-78341 может использоваться в качестве мультиметра и измерять постоянное/переменное напряжение (до 1000В) и ток (до 10А), сопротивление (до 50 МОм), емкость (до 50 мкФ), частота (до 1 МГц), прозвон цепи и испытание p-n перехода. Двухстрочный (VFD) дисплей, с дополнительным индикатором. Одновременное измерение и раздельное отображение двух параметров по выбору пользователя (дисплей имеет 2 цифровых индикатора). Базовая погрешность ± 0,02. Разрешение: 10 мкВ, 10 нА, 10 мОм. Измерение переменного сигнала со смещением (AC+DC). Измерение с учетом формы сигнала и искажений (True RMS). Рабочая полоса частот до 100 кГц. Режимы Удержание показаний (Hold ), сравнение (Compare), 8 математических функций (Max./Min., REL/REL%, MX+B, 1/X, Ref%, dB, dBm). Возможность выбора скорости измерений (макс. 40 изм./с для режима DCV). Автоматический и ручной выбор предела. Интерфейс USB. Покупая GW Instek GDM-78341 вольтметр в компании ООО МК Зенит-Электро, вам предоставляется гарантия на оборудование. Техническая документация GW Instek GDM-78341, GDM-78342 Технические характеристики GW Instek GDM-78341, GDM-78342 Описание типа СИ GW Instek Каталог средств измерений 2019Технические характеристики
| Производитель | GW Instek |
| Модель | GDM-78341 |
| Гарантия | 1 год |
| Госреестр | 57773-14 |
| Технические условия (ТУ) | ТУ изготовителя |
| Межповерочный интервал | 1 год |
| Постоянное напряжение | |
| Пределы измерений | 500 мВ / 5 / 50 / 500 / 1000 В |
| Разрешение | 10 / 100 мкВ / 1 / 10 / 100 мВ |
| Погрешность измерения | ± (0,02 % + 4 ед. сч.) |
| Входной импеданс | 10MΩ или >10GΩ |
| Переменное напряжение (AC+DC, TRUE RMS) | |
| Пределы измерений | 500 мВ / 5 / 50 / 500 / 750 В |
| Разрешение | 10 / 100 мкВ / 1 / 10 / 100 мВ |
| Частотный диапазон | 30 Гц…100 кГц |
| Погрешность измерения | ± (1,35…0.5 % + 15…40 ед. сч.) – 50 Гц…10 кГц ± (1…2 % + 20…60 ед. сч) – 10 кГц…30 кГц ± (3 % + 50…120 ед. сч.) – 30 кГц…100 кГц |
| Постоянный ток | |
| Пределы измерений | 500 мкА / 5 / 50 / 500 мА / 5 / 10 А |
| Разрешение | 10 / 100 нА / 1 / 10 / 100 мкА / 1 мА |
| Погрешность измерения | ± (0,05…0,25 % + 4…5 ед. сч.) |
| Входной импеданс | 100 /1 Ом/ 10мОм |
| Переменный ток (AC+DC, TRUE RMS) | |
| Пределы измерений | 500 мкА / 5 / 50 / 500 мА / 5 / 10 А |
| Разрешение | 10 / 100 нА / 1 / 10 / 100 мкА / 1 мА |
| Частотный диапазон | 30 Гц…20 кГц |
| Погрешность измерения | ± (1,5…2,0%+40…50 ед. сч) – 30 Гц…50 кГц ± (0,5 % + 20…40 ед. сч.) – 50 Гц…2 кГц ± (1,5 % + 40…50 ед. сч) – 2 кГц…5 кГц ± (3 % + 60…75 ед. сч.) – 5 кГц…20 кГц |
| Сопротивление | |
| ределы измерений | 500 Ом / 5 / 50 / 500 кОм / 5 / 50 МОм |
| Разрешение | 10 / 100 мОм / 1 / 10 / 100 Ом / 1 кОм |
| Погрешность измерения | ± (0,1…0,3 % + 3…5 ед. сч.) |
| Ёмкость | |
| Пределы измерений | 5 / 50 / 500 нФ / 5 / 50 мкФ |
| Разрешение | 0,001 / 0,01 / 0,1 / 1 / 10 нФ |
| Погрешность измерения | ± (2,0 % + 4…20 ед. ) |
| Частота | |
| Диапазон частот | 0 Гц…1 МГц |
| Макс. чувствительность | 35 мВ (10 Гц…100 кГц) 200 мВ (100 кГц…500 кГц) 500 мВ (500 кГц…1 МГц |
| Погрешность измерения | ± (0,01 % + 5 ед. сч.) |
| Прозвон цепи | |
| Порог срабатывания | 0,1…5000 Ом |
| Испытание P-N перехода | |
| Тестовое напряжение | ≤ 5 В |
| Дисплей | |
| Формат индикации | Макс. «51.000» |
| Тип индикаторов | Двухстрочный (VFD), с доп. индикатором |
| Общие данные | |
| Напряжение питания | 100 / 120 / 220 / 240 В (± 10 %), 50 / 60 Гц |
| Глубина | 302 мм |
| Ширина | 265 мм |
| Высота | 107 мм |
| Вес | 2,9 кг |
| Комплект поставки | Вольтметр GW Instek GDM-78341 Шнур питания Провод измерительный GTL-207 CD (Инструкция по эксплуатации, USB-драйвер, Программное обеспечение) |
| Варианты написания в сети Internet | GW Instek-GDM-78341, GW Instek GDM 78341, GW Instek GDM78341, GW Instek GDM/78341 |
Доставка
Для того, чтобы купить GW Instek GDM-78341 вольтметр, вы можете отправить заявку в свободной форме на info@zenit-electro.ru , прикрепив карточку Вашей организации. В ответ вы получите счёт, где будет указаны сроки поставки и актуальная цена на GW Instek GDM-78341 вольтметр. Так же Вы можете получить консультацию наших специалистов по «бесплатному» номеру 8 800 555-43-55. Приобрести GW Instek GDM-78341 вольтметр Вы можете как с налогом НДС так и без него. Во втором случае стоимость будет снижена.
