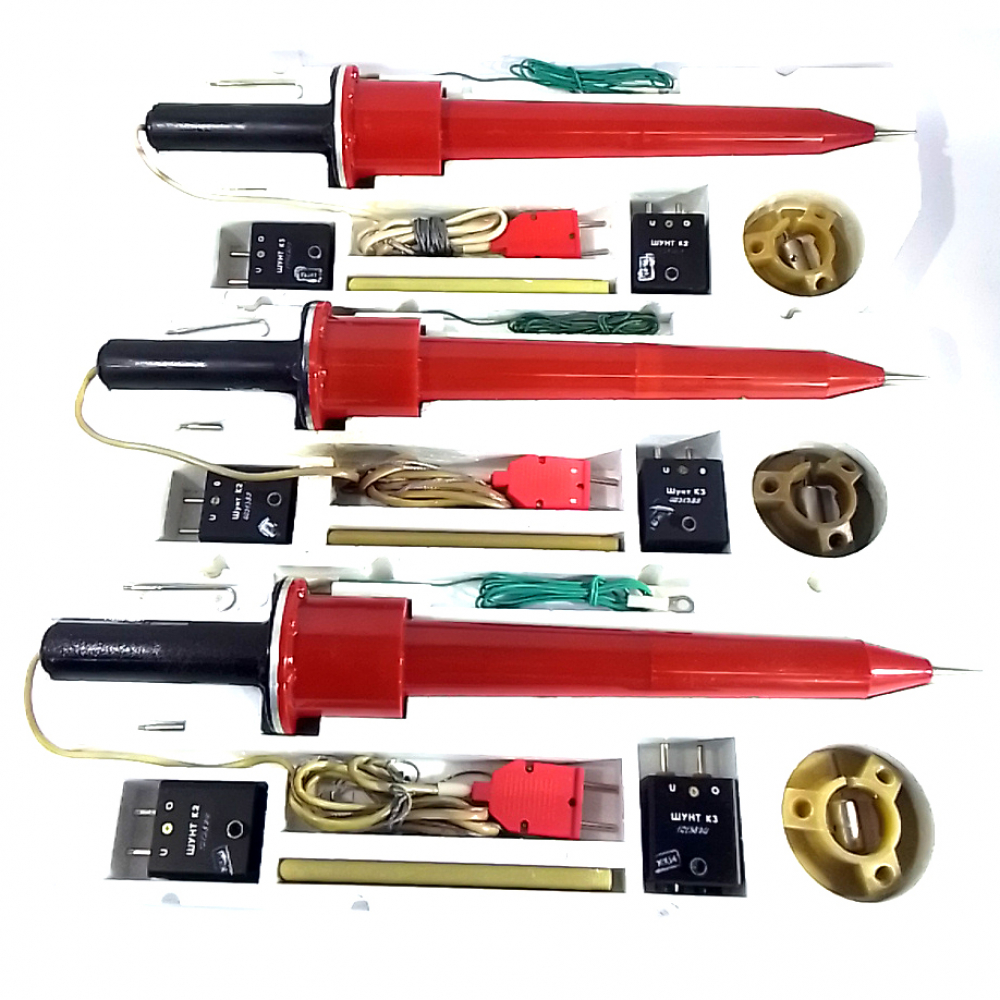

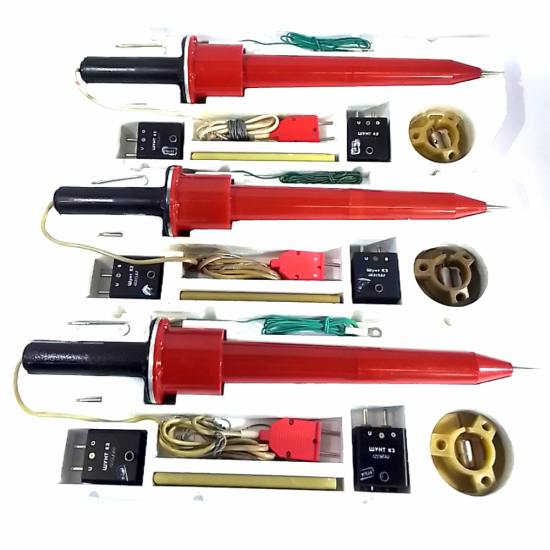

ДНВ Делитель напряжения высоковольтный к вольтметрам В7-40/1-5

Актуально на 24.06.2025

В наличии

28050 ₽ (с НДС)

Поверка включена в стоимость

Запросить счет

24404 ₽ (без НДС)

Поверка включена в стоимость

Запросить счет

Производитель: Россия и СНГ

Модель: ДНВ

Госреестр:

Габаритные размеры: 515×80×80мм

Вес: 1 кг.

Расчет стоимости доставки

Описание

Делитель напряжения ДНВ

ДНВ - высоковольтный делитель напряжения, используемый для расширения пределов измерения напряжения постоянного тока с входным сопротивлением (10±0,05)МОм.

Делитель ДНВ имеет диапазон входных напряжений постоянного тока - 0-40кВ. Для изделия делитель напряжения высоковольтный ДНВ коэффициенты деления составляет 1:1000 и 1:2000, 1:5000. При этом погрешность ДНВ составляет 0,5% или 0,6%.

Делители ДНВ выходного напряжения имеют входное сопротивление постоянному току (500±25)Ом и выходное сопротивление постоянному току (0,526±0,026)МОм.

Делители напряжения высоковольтные ДНВ изготавливаются размерами 515×80×80мм и массой 1кг.

Делители ДНВ поставляются в комплекте с вольтметром В7-40. Они обеспечивают измерение постоянного напряжения от 1кВ до 30кВ, при этом показания вольтметра соответствуют:

- 0,001U(ДНВ) при измерении постоянного напряжения вольтметром с ДНВ;

- 0,0005U(ДНВ) при измерении постоянного напряжения вольтметром с ДНВ и шунтом К2;

- 0,0002U(ДНВ) при измерении постоянного напряжения вольтметром с ДНВ и шунтом К3;

где U(ДНВ) - значение измеряемого напряжения на входе высоковольтного делителя напряжения ДНВ.

Делитель ДНВ имеет следующие пределы допускаемых значений основной погрешности при измерении постоянного напряжения равны:

- вольтметра с ДНВ: +/-(0,4+0,04(Uk/U - 1);

- вольтметра с ДНВ и шунтом К2: +/-(0,4+0,04(Uk/Uш1 - 1);

- вольтметра с ДНВ и шунтом К3: +/-(0,4+0,04(Uk/Uш2 - 1);

где Uk - конечное значение установленного предела измерений вольтметра (200мВ, 2В; 20В; 200В), U=0,001 U(ДНВ), Uш1=0,0005 U(ДНВ), Uш2=0,0002 U(ДНВ), U(ДНВ) - значение измеряемого напряжения на входе высоковольтного делителя напряжения ДНВ.

Пределы допускаемых значений дополнительной погрешности вольтметра В7-40 (В7-40/1) с ДНВ, а также с ДНВ и шунтами К2 и К3 при измерений постоянного напряжения равны половине основной погрешности от изменения температуры на каждые 10ᵒС в пределах рабочего диапазона температур.

Делитель напряжения высоковольтный ДНВ имеет электрическую прочность изоляции 45кВ напряжения переменного тока частотой 50Гц.
